Блоки монтажные — точная подача и безопасное перемещение грузов на стройке и складе
Монтажный блок — ключевой элемент такелажа для изменения направления тяги, выигрыша в силе и аккуратной подачи грузов. Правильно подобранный блок снижает нагрузку на лебёдку, продлевает ресурс каната и повышает безопасность работ. В каталоге «Грузоподъёмное оборудование» вы найдёте актуальные решения под ваши задачи: перейти в раздел.
Что такое монтажный блок и когда он нужен

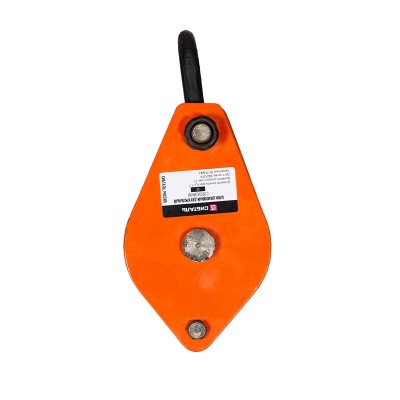

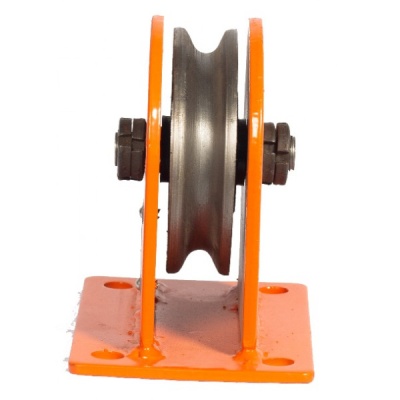

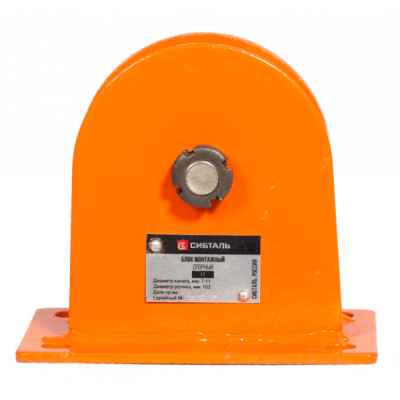

Блок монтажный — это шкив в защитных щеках с подвесом (крюк, скоба или проушина), через который пропускают канат/трос. Блоки используют для:
- изменения направления тяги (отводной блок);
- увеличения грузоподъёмности полиспаста (подъём тяжёлых узлов и конструкций);
- перемещения грузов по сложной траектории без перегрузки техники;
- снижения износа каната за счёт правильного радиуса перегиба.
Виды монтажных блоков

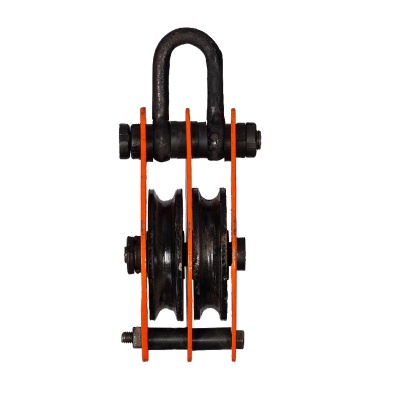

- По числу шкивов: одинарные (компактные для отвода тяги), двойные/тройные (для сборки полиспастов и увеличения КПД).
- По подвесу: с крюком (быстрое навешивание, чаще со вертлюгом), со скобой/коушем (жёсткое соединение), с проушиной (под палец/ось).
- По способу заправки: раскрывающиеся (быстрая закладка каната без рассоединения ветвей) и нероз’ёмные (повышенная прочность).
- По опоре шкива: на подшипниках (минимальные потери, для грузов и длинных циклов) или на бронзовой втулке (простота и живучесть в пыли/грязи).
- По канату: для стального каната (стандарт), для синтетических канатов/текстильных строп (с увеличенным радиусом и гладкими кромками).
- Специализированные: кабестанные/линейные, блоки с защитным роликом для тросов лебёдок, низкопрофильные для работы в стеснённых проёмах.
Как выбрать блок: 7 ключевых параметров
- Грузоподъёмность (WLL). Должна быть не ниже максимальной расчётной нагрузки узла с учётом схемы полиспаста и динамических коэффициентов.
- Диаметр шкива (D) и тип каната. Рекомендованное отношение D/d (диаметр шкива к диаметру каната) — не менее 16–20 для стального каната и ≥8–10 для троса синтетики — это снижает усталостный износ проволок.
- Ширина ручья и профиль канавки под фактический диаметр каната/троса (люфт и перетяжка недопустимы).
- Подвес. Крюк с вертлюгом — для свободной ориентации груза; скоба/коуш — для жёсткой подвески на траверсах и балках.
- Опора шкива. Подшипник — для интенсивной эксплуатации и длинных трасс; втулка — для «жёстких» условий и простого сервиса.
- Среда и климат. Антикоррозионные покрытия, пыле- и влагозащита, рабочий диапазон температур.
- Сервисопригодность. Смазочные точки, доступ к оси шкива, наличие сменных щеках и серийных ЗИП.
Безопасность и стандарты
- Коэффициент запаса для блоков — не ниже 4:1 (производители нередко закладывают 5:1 и выше).
- Маркировка на щеке: WLL, диаметр каната, серийный номер, производитель.
- Совместимость с такелажем: скобы, коуши, серьги, талрепы — по классам прочности и рабочим нагрузкам.
- Проверка перед сменой: отсутствие трещин, вмятин, заусенцев в ручье, свободное вращение шкива, целостность защёлки крюка.
Примеры задач, которые решают монтажные блоки
- Строительство: подъём и точная установка металлоконструкций и фасадных кассет.
- Энергетика: протяжка проводов, монтаж кабельных линий на опорах/эстакадах.
- Промышленный монтаж: перемещение агрегатов в цехе, натяжение тросов.
- Логистика и ДТП-сервис: отвод тяги лебёдки при эвакуации, разворот траектории без перестановки техники.
Типовые ошибки, из-за которых блоки выходят из строя
- Выбор ручья под меньший диаметр каната — перетяжка и ускоренный износ проволок.
- Работа при перекосе подвеса — рост боковых нагрузок на ось и подшипники.
- Сухая эксплуатация без регламентной смазки — клин шкива и перегрев.
- Использование блоков неизвестного происхождения без паспорта — риск срыва нагрузки и остановки работ.
Быстрый чек-лист подбора под ваш проект
- Максимальная масса груза + динамика (разгон/торможение, рывки).
- Диаметр и тип каната/троса (сталь, ПП/ПЭТ, арамид).
- Схема: отводной блок или полиспаст (1×, 2×, 3× кратность).
- Способ крепления: крюк с вертлюгом, скоба, проушина.
- Условия: уличная/цеховая среда, грязь/пыль, коррозионные факторы, температура.
Почему «СТРОПАТЕКС»
- Проверенная номенклатура — блоки для канатов разных диаметров, одинарные/двойные/тройные, с выбором подвеса.
- Сертификаты и паспорта — подтверждённые WLL и запасы прочности.
- Комплектация под ключ — стропы, коуши, скобы, такелажные серьги, лебёдки — всё из одного источника.
- Доставка по РФ и быстрые сроки отгрузки со склада.
Ознакомьтесь с ассортиментом и оставьте заявку: каталог грузоподъёмного оборудования.
FAQ — ответы на частые вопросы
Как рассчитать выигрыш в силе?
Кратность полиспаста равна числу несущих ветвей каната. При двух несущих ветвях выигрыш ≈2× (без учёта потерь на трение). Для точного расчёта добавьте коэффициент КПД блока (обычно 0,85–0,95).
Какой диаметр шкива выбрать под канат 10 мм?
Рекомендуем D не менее 160–200 мм (D/d ≥ 16–20) для снижения усталостного износа.
Нужен ли вертлюг?
Да, если груз имеет тенденцию к вращению или требуется самоустановка блока по направлению тяги — вертлюг снижает перекосы и боковые нагрузки.
